Pneumatické prvky
Lineární pohony

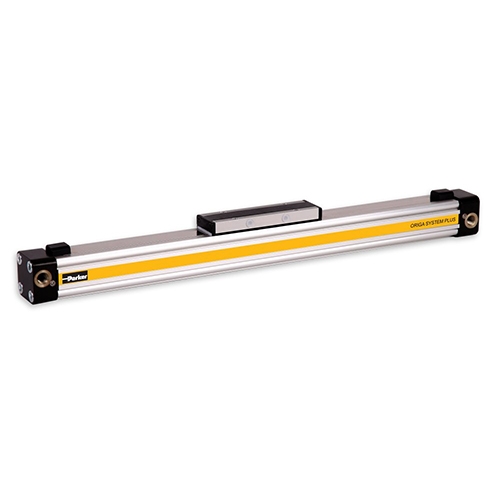

Lineární bezpístnicové pneumatické válce standardní - ORIGA série OSP-P
OSP-P bezpístnicové válce ve vrtání Ø10 až Ø80mm. Standardní provedení dvojčinný s nastavitelným tlumením koncových poloh a s magnetickým pístem pro bezdotykové snímání polohy. Standardní teplotní rozsah -20°C až +80°C, nízkoteplotní varianta až -40°C. Ideálně se hodí pro jednoduché aplikace posunu břemen.
Ke stažení
Lineární bezpístnicové pneumatické válce s magnetickým přenosem - série P1Z
Série P1Z bezpístnicových válců ve vrtání Ø16 až Ø40mm jsou dvojčinné válce s magnetickým přenosem síly, kde pohyb je prostřednictvím magnetické síly mezi pístem a vozíkem. Dostupné v základním provedení, nebo v provedení s vedením.
Ke stažení

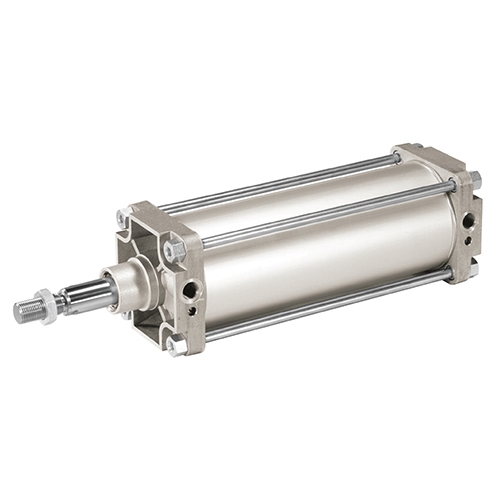

ISO pneumatické válce, velké průměry vrtání, svorníková konstrukce – série P1D-T
Válce P1D-T ve vrtání od Ø160 do Ø320mm v provedení podle normy ISO 15552 / VDMA, magnetický píst, svorníková konstrukce, teplotní rozsah -20°C až +80°C. Korozivzdorné tělo a je vhodný pro náročné aplikace. Zdvih až 2000mm.
Ke stažení

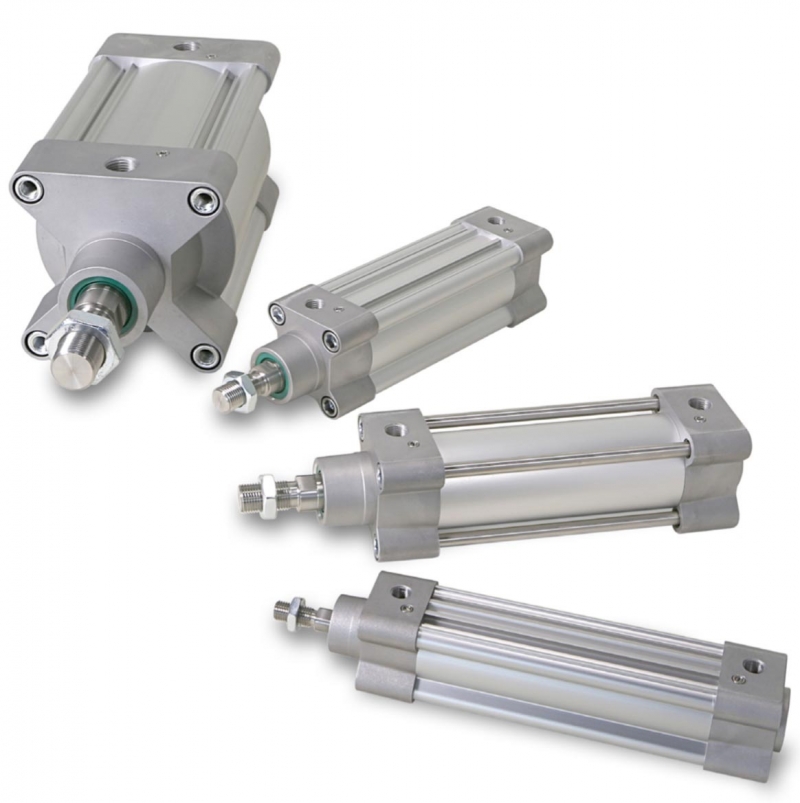

ISO pneumatické válce – série P1F
Válce P1F ve vrtání od Ø32 do Ø125mm v novém provedení podle normy ISO 15552 (dříve ISO 6431) / VDMA, magnetický píst. Dlouhé vedení pístní tyče, vynikající tlumení a celá řada variant dávají tomuto typu mimořádné možnosti uplatnění. Zdvih až 2000mm.
Ke stažení

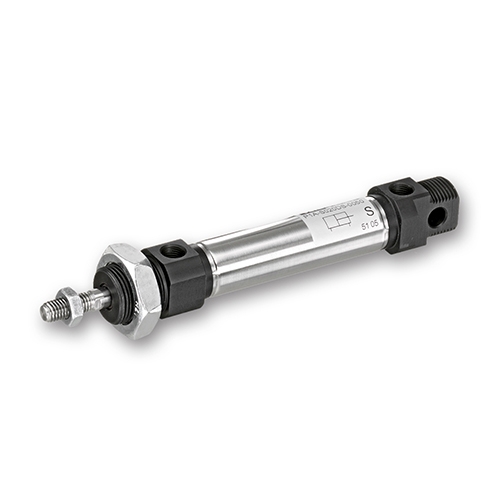

Mini ISO pneumatické válce – série P1A
Válce P1A ve vrtání od Ø10 do Ø25mm v provedení podle normy ISO 6432, standardní teplotní rozsah -20°C až +80°C a vysokoteplotní -10°C až +150°C. Vhodné pro lehčí aplikace v balení, potravinářském a textilním průmyslu.
Ke stažení
Kruhové pneumatické válce – série R32-63
Válce série R ve vrtání od Ø32 do Ø63mm jsou kruhové konstrukce, hliníkové válce pro standardní teplotní rozsah -10°C až +70°C. Lehká konstrukce, jsou k dispozici s pneumatickým tlumením. Nabízí ekonomické řešení pro celou řadu aplikací.
Ke stažení

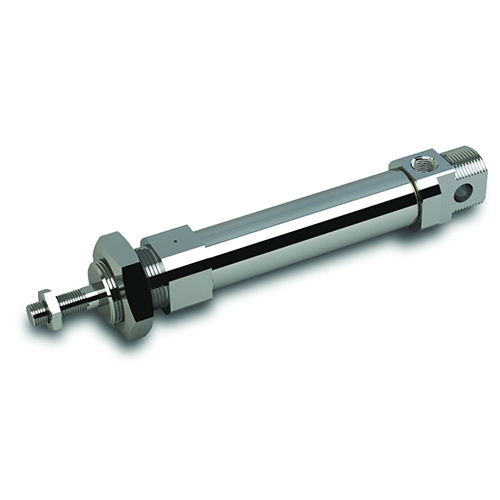

ISO pneumatické válce, nerezové provedení, kruhová konstrukce – série P1S
Válce P1S ve vrtání od Ø10 do Ø125mm v provedení podle normy ISO 6431 / ISO 6432, standardní teplotní rozsah -20°C až +80°C dostupné také nízko a vysoko teplotní provedení. Ve vrtání od Ø32 do Ø125mm mohou být dodány s ATEX certifikací.
Ke stažení

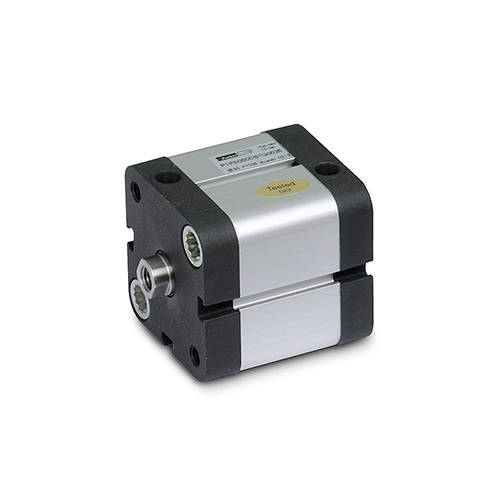

Kompaktní pneumatické válce, krátká zástavba – série ISO P1P
Kompaktní pneumatické válce P1P ve vrtání od Ø20 do Ø100mm v provedení podle normy ISO 21287, standardní teplotní rozsah -20°C až +80°C dostupné také nízko a vysoko teplotní provedení. Vhodné pro pro procesní a manipulační aplikace.
Ke stažení

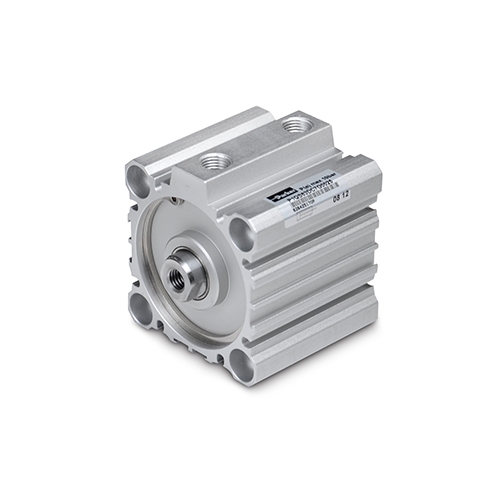

Kompaktní pneumatické válce, standardní – série P1Q
Kompaktní pneumatické válce P1Q ve vrtání od Ø12 do Ø100mm v provedení podle normy ISO 15524, standardní teplotní rozsah -5°C až +60°C. Magnetická nebo nemagnetická ekonomická verze, kompaktní konstrukce vhodné pro celou řadu aplikací.
Ke stažení

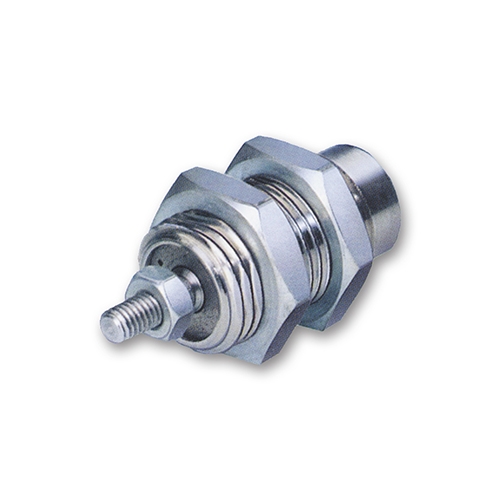

Kompaktní pneumatické válce, vestavné provedení – série P1G
Kompaktní pneumatické válce P1G ve vrtání od Ø6 do Ø16mm jsou jednočinné vestavné válce, standardní teplotní rozsah -20°C až +80°C. Mosazné poniklované tělo válce poskytuje ochranu proti korozi. Vhodné pro celou řadu lehčích aplikací.
Ke stažení
Kompaktní pneumatické válce, s krátký zdvihem – série C05
Kompaktní pneumatické válce C05 jsou dostupné jako dvojčinné ve vrtání od Ø12 do Ø63mm a jednočinné ve vrtání od Ø8 do Ø63mm. S nerezovou pístní tyčí jako standardn a zvýšenou odolností proti korozi tělesa jsou vhodné pro upínací a blokovácí operace.
Ke stažení

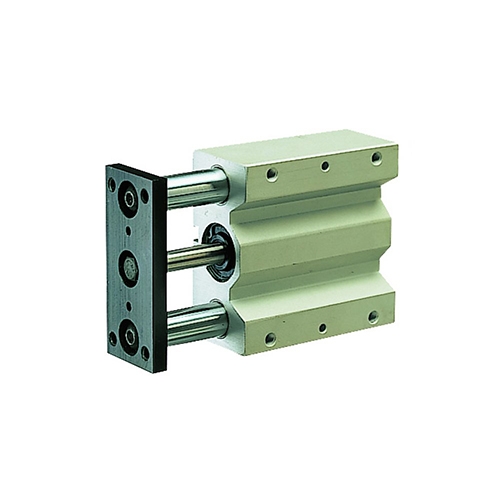

Kompaktní pneumatické válce, s krátkým zdvihem a vedením – série P5T
Kompaktní pneumatické válce P5T ve vrtání od Ø16 do Ø100mm s dvojitým vedením zamezujícím pootočení pístní tyče, standardní teplotní rozsah -20°C až +80°C. Dostupné s kluznými ložisky, nebo kuličkovými pouzdry. Vhodné pro pro manipulační a balící aplikace.
Ke stažení

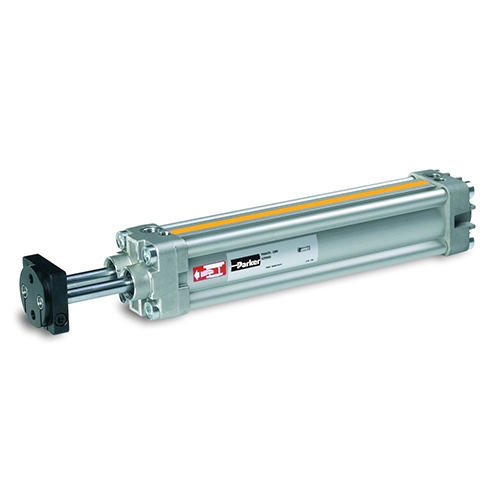

Pneumatické válce s dvojitou pístní tyčí – série RDV & AZ
Válce RDV a AZ ve vrtání od Ø25 do Ø100mm s dvojitou pístní tyčí, která zamezuje otáčení. Dodávané s nastavitelným tlumením koncových poloh a magnetickým pístem. Vhodné pro pro manipulační a balící aplikace.
Ke stažení

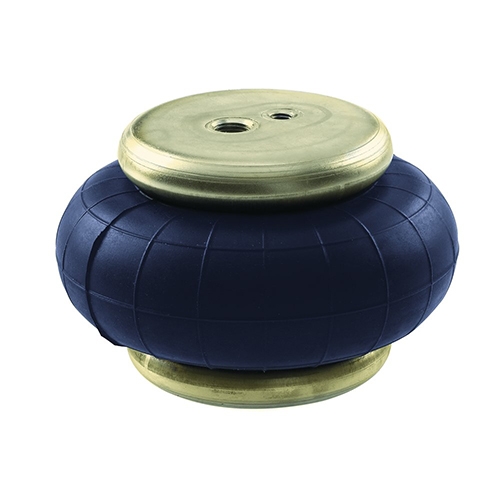

Krátkozvihové, přítlačné, jednočinné měchové válce – série 9109 & SP
Měchové válce série 9109 a SP jsou přítlačné, jednočinné válce s jednoduchým, dvojitým nebo trojitým měchem. Ve vrtání od Ø70 do Ø660mm a zdvihu od 20 do 375mm ve standardním a vysokoteplotním provedení. Vhodné pro aplikace tlumení rázů.
Ke stažení

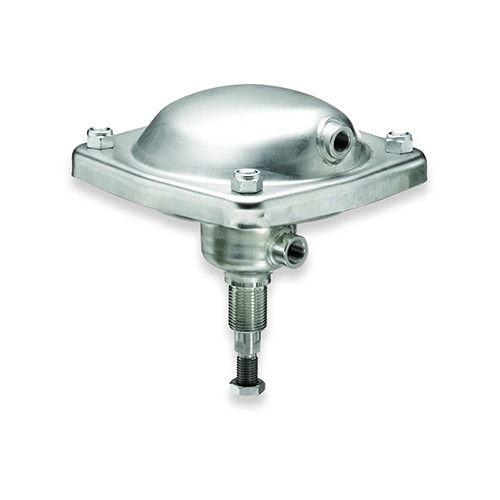

Pneumatické přítlačné válce s membránou – série C0D
Přítlačné válce C0D jsou linerní válce s membránovým pístem. Dodávané v 6 variatách zahrnujících jedno i dvojčinné provedení, vyvozují sílu od 3000 do 12000N při tlaku 6bar. Vhodné pro upínání, nýtování a děrování. Zdvih až 50mm.
Ke stažení

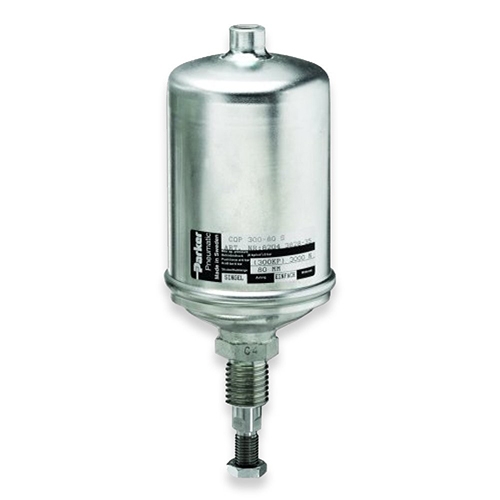

Pneumatické přítlačné válce s pístem – série C0P
Přítlačné válce C0P jsou linerní válce s velkou přítlačnou silou vzhledem k velikosti. Dodávané v 8 variatách zahrnujících jedno i dvojčinné provedení, vyvozují sílu od 1600 do 25000N při tlaku 6bar. Vhodné pro upínání, nýtování a děrování. Zdvih až 100mm.
Ke stažení
Jednočinné pneumatické válce s vestavěným hydraulicko-pneumatickým zesilování – série VB
Válce série VB jsou jednočinné pneumatické upínací válece s vestavěným hydraulicko-pneumatickým zesilovačem. Vyvozují sílu až 21000N. Kompaktní a snadno se instaluje vhodné pro upínání, držení a nýtování.
Ke stažení

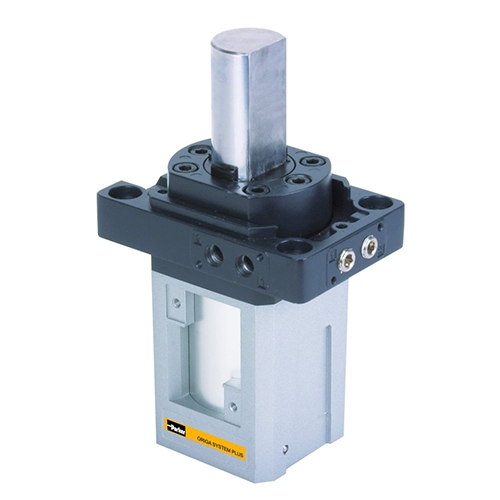

Zarážkové pneumatické válce
Zarážkové válece s hydraulickými tlumiči pro bezpečné a měkké zastavení pohybujících se předmětů na dopravníku. Hmotnost předmětu až do 1700kg a rychlostí až 45m/min. Řízené zastavení bez rázů a zpětného odrazu. Vhodné zejména pro dopravu obrobků, křehkých polotovarů, palet apod. Jednočinné nebo dvojčinné provedení. Vhodné pro vertikální i horizontální instalaci.
