Lineární pohony

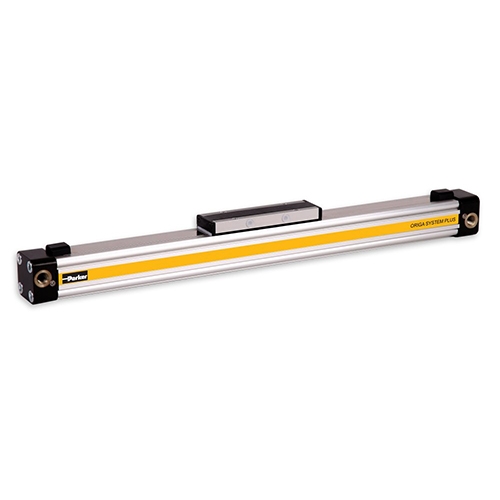

Lineární bezpístnicové pneumatické válce standardní - ORIGA série OSP-P

OSP-P bezpístnicové válce ve vrtání Ø10 až Ø80mm. Standardní provedení dvojčinný s nastavitelným tlumením koncových poloh a s magnetickým pístem pro bezdotykové snímání polohy. Standardní teplotní rozsah -20°C až +80°C, nízkoteplotní varianta až -40°C. Ideálně se hodí pro jednoduché aplikace posunu břemen.



Ke stažení

Lineární bezpístnicové pneumatické válce… [5.45 MB]

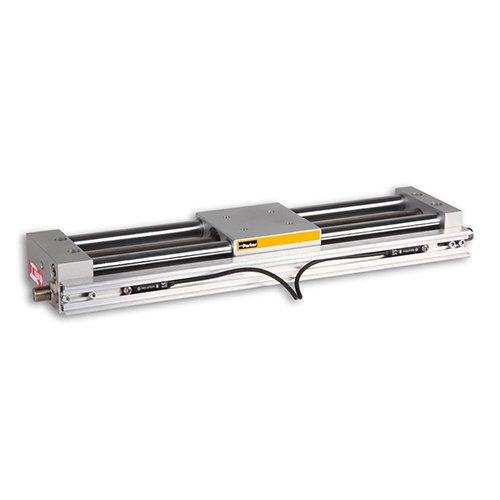

Lineární bezpístnicové pneumatické válce s magnetickým přenosem - série P1Z

Série P1Z bezpístnicových válců ve vrtání Ø16 až Ø40mm jsou dvojčinné válce s magnetickým přenosem síly, kde pohyb je prostřednictvím magnetické síly mezi pístem a vozíkem. Dostupné v základním provedení, nebo v provedení s vedením.



Ke stažení

Lineární bezpístnicové pneumatické válce s… [0.96 MB]

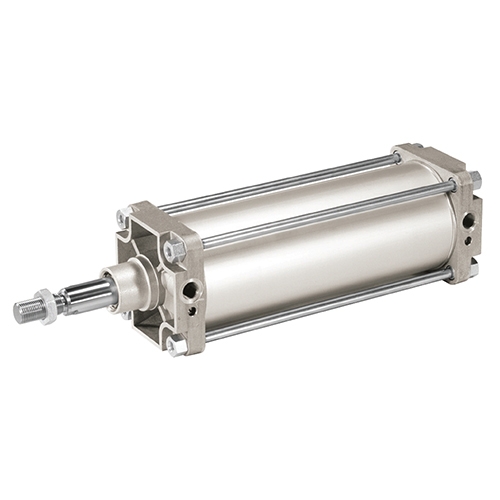

ISO pneumatické válce, velké průměry vrtání, svorníková konstrukce – série P1D-T

Válce P1D-T ve vrtání od Ø160 do Ø320mm v provedení podle normy ISO 15552 / VDMA, magnetický píst, svorníková konstrukce, teplotní rozsah -20°C až +80°C. Korozivzdorné tělo a je vhodný pro náročné aplikace. Zdvih až 2000mm.



Ke stažení

ISO pneumatické válce, velké průměry vrtání,… [2.21 MB]

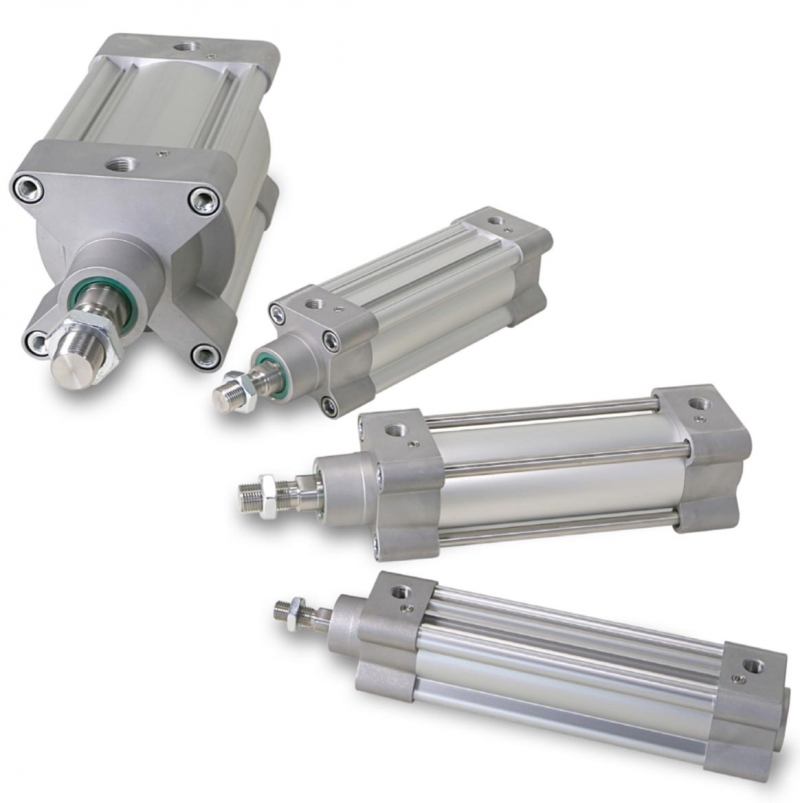

ISO pneumatické válce – série P1F

Válce P1F ve vrtání od Ø32 do Ø125mm v novém provedení podle normy ISO 15552 (dříve ISO 6431) / VDMA, magnetický píst. Dlouhé vedení pístní tyče, vynikající tlumení a celá řada variant dávají tomuto typu mimořádné možnosti uplatnění. Zdvih až 2000mm.

Ke stažení

ISO pneumatické válce – série P1F [5.56 MB]

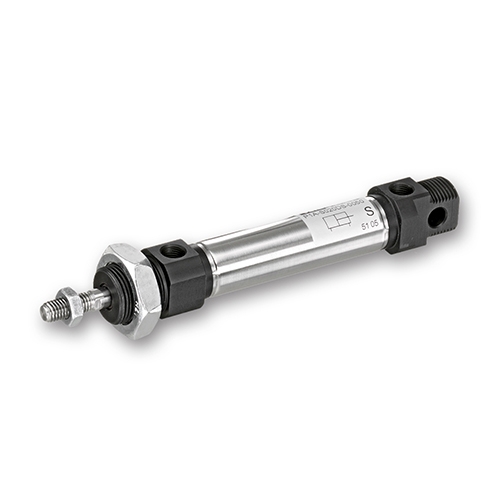

Mini ISO pneumatické válce – série P1A

Válce P1A ve vrtání od Ø10 do Ø25mm v provedení podle normy ISO 6432, standardní teplotní rozsah -20°C až +80°C a vysokoteplotní -10°C až +150°C. Vhodné pro lehčí aplikace v balení, potravinářském a textilním průmyslu.



Ke stažení

Mini ISO pneumatické válce – série P1A [0.62 MB]

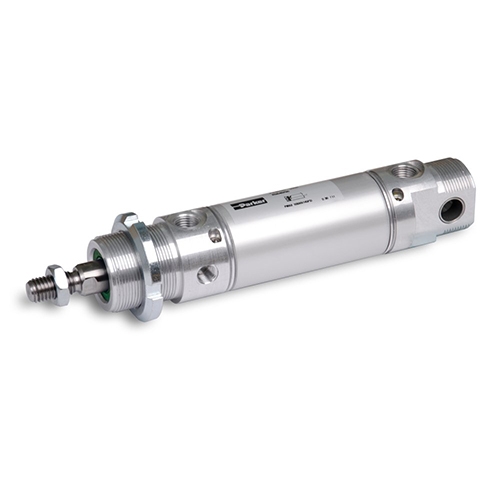

Kruhové pneumatické válce – série R32-63

Válce série R ve vrtání od Ø32 do Ø63mm jsou kruhové konstrukce, hliníkové válce pro standardní teplotní rozsah -10°C až +70°C. Lehká konstrukce, jsou k dispozici s pneumatickým tlumením. Nabízí ekonomické řešení pro celou řadu aplikací.



Ke stažení

Kruhové pneumatické válce – série R32-63 [0.25 MB]

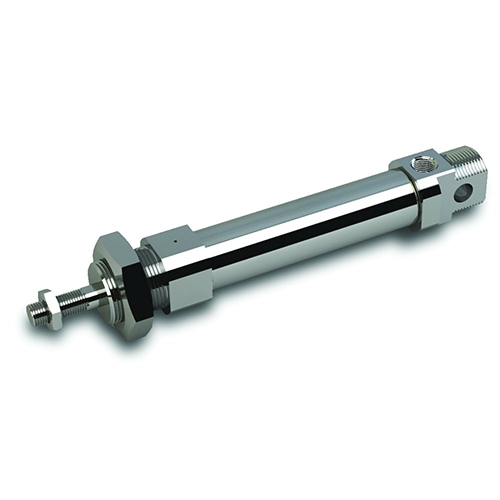

ISO pneumatické válce, nerezové provedení, kruhová konstrukce – série P1S

Válce P1S ve vrtání od Ø10 do Ø125mm v provedení podle normy ISO 6431 / ISO 6432, standardní teplotní rozsah -20°C až +80°C dostupné také nízko a vysoko teplotní provedení. Ve vrtání od Ø32 do Ø125mm mohou být dodány s ATEX certifikací.



Ke stažení

ISO pneumatické válce, nerezové provedení,… [0.68 MB]

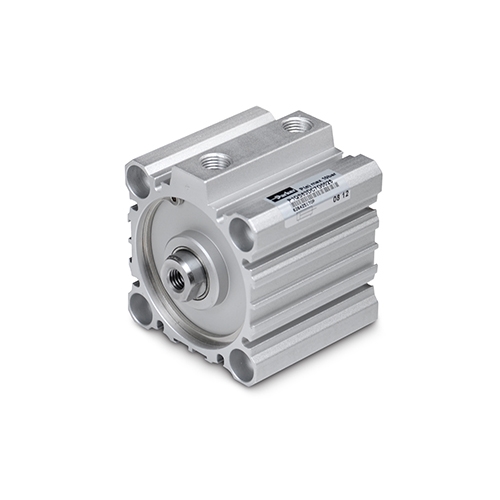

Kompaktní pneumatické válce, krátká zástavba – série ISO P1P

Kompaktní pneumatické válce P1P ve vrtání od Ø20 do Ø100mm v provedení podle normy ISO 21287, standardní teplotní rozsah -20°C až +80°C dostupné také nízko a vysoko teplotní provedení. Vhodné pro pro procesní a manipulační aplikace.



Ke stažení

Kompaktní pneumatické válce, krátká zástavba… [1.43 MB]

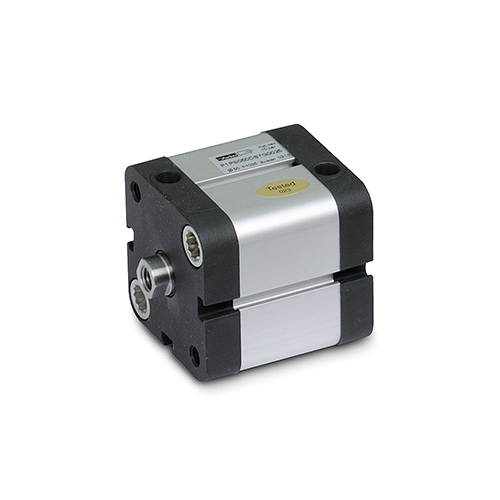

Kompaktní pneumatické válce, standardní – série P1Q

Kompaktní pneumatické válce P1Q ve vrtání od Ø12 do Ø100mm v provedení podle normy ISO 15524, standardní teplotní rozsah -5°C až +60°C. Magnetická nebo nemagnetická ekonomická verze, kompaktní konstrukce vhodné pro celou řadu aplikací.



Ke stažení

Kompaktní pneumatické válce, standardní –… [0.85 MB]

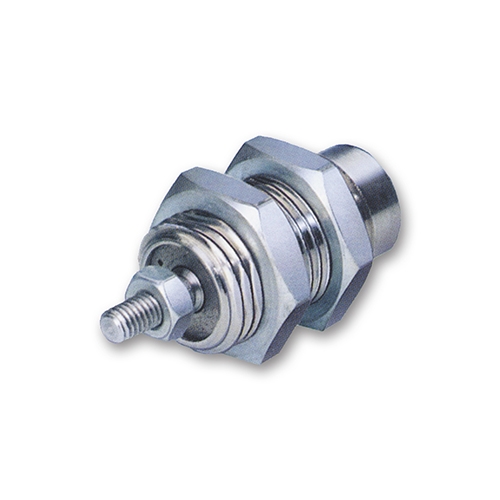

Kompaktní pneumatické válce, vestavné provedení – série P1G

Kompaktní pneumatické válce P1G ve vrtání od Ø6 do Ø16mm jsou jednočinné vestavné válce, standardní teplotní rozsah -20°C až +80°C. Mosazné poniklované tělo válce poskytuje ochranu proti korozi. Vhodné pro celou řadu lehčích aplikací.



Ke stažení

Kompaktní pneumatické válce, vestavné… [0.63 MB]

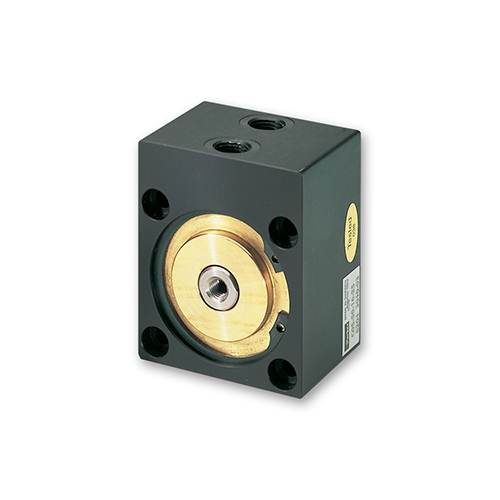

Kompaktní pneumatické válce, s krátký zdvihem – série C05

Kompaktní pneumatické válce C05 jsou dostupné jako dvojčinné ve vrtání od Ø12 do Ø63mm a jednočinné ve vrtání od Ø8 do Ø63mm. S nerezovou pístní tyčí jako standardn a zvýšenou odolností proti korozi tělesa jsou vhodné pro upínací a blokovácí operace.



Ke stažení

Kompaktní pneumatické válce, s krátký… [0.25 MB]

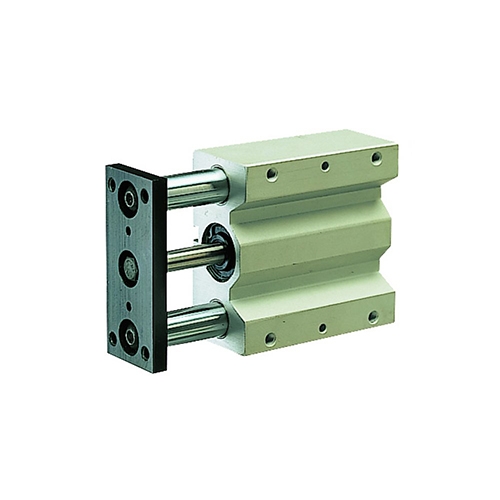

Kompaktní pneumatické válce, s krátkým zdvihem a vedením – série P5T

Kompaktní pneumatické válce P5T ve vrtání od Ø16 do Ø100mm s dvojitým vedením zamezujícím pootočení pístní tyče, standardní teplotní rozsah -20°C až +80°C. Dostupné s kluznými ložisky, nebo kuličkovými pouzdry. Vhodné pro pro manipulační a balící aplikace.



Ke stažení

Kompaktní pneumatické válce, s krátkým… [11.64 MB]

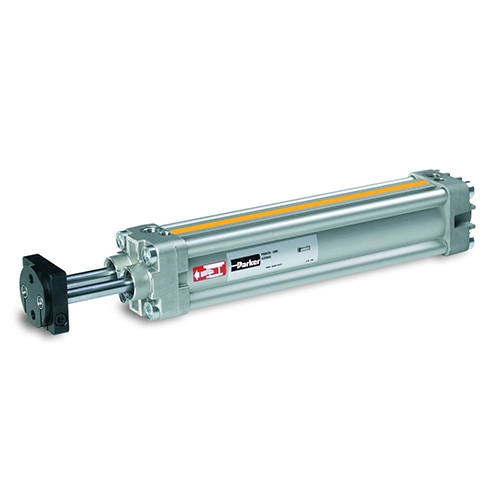

Pneumatické válce s dvojitou pístní tyčí – série RDV & AZ

Válce RDV a AZ ve vrtání od Ø25 do Ø100mm s dvojitou pístní tyčí, která zamezuje otáčení. Dodávané s nastavitelným tlumením koncových poloh a magnetickým pístem. Vhodné pro pro manipulační a balící aplikace.



Ke stažení

Pneumatické válce s dvojitou pístní tyčí –… [0.36 MB]

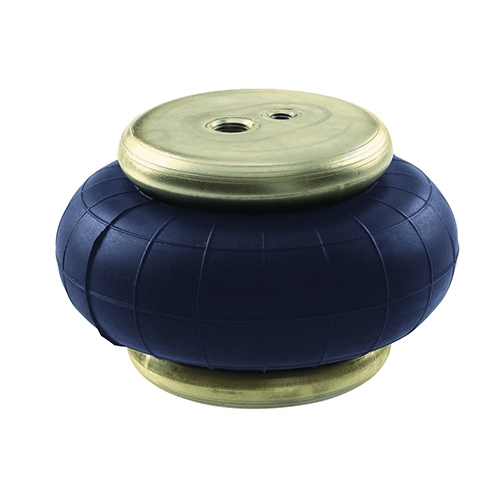

Krátkozvihové, přítlačné, jednočinné měchové válce – série 9109 & SP

Měchové válce série 9109 a SP jsou přítlačné, jednočinné válce s jednoduchým, dvojitým nebo trojitým měchem. Ve vrtání od Ø70 do Ø660mm a zdvihu od 20 do 375mm ve standardním a vysokoteplotním provedení. Vhodné pro aplikace tlumení rázů.



Ke stažení

Krátkozvihové, přítlačné, jednočinné měchové… [5.40 MB]

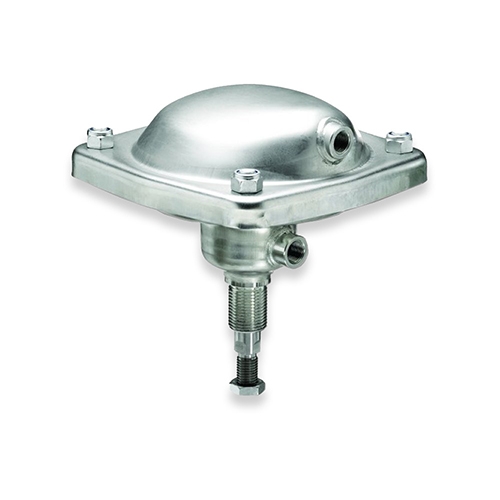

Pneumatické přítlačné válce s membránou – série C0D

Přítlačné válce C0D jsou linerní válce s membránovým pístem. Dodávané v 6 variatách zahrnujících jedno i dvojčinné provedení, vyvozují sílu od 3000 do 12000N při tlaku 6bar. Vhodné pro upínání, nýtování a děrování. Zdvih až 50mm.



Ke stažení

Pneumatické přítlačné válce s membránou –… [0.78 MB]

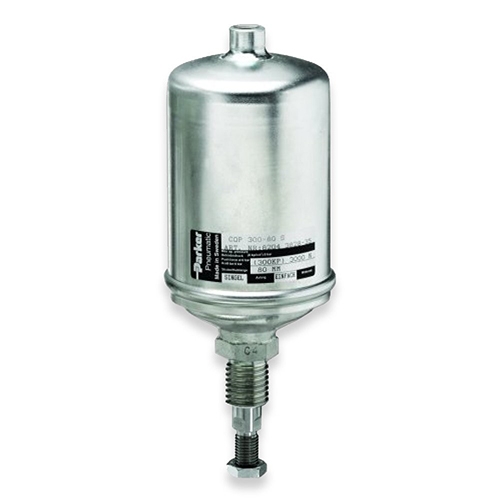

Pneumatické přítlačné válce s pístem – série C0P

Přítlačné válce C0P jsou linerní válce s velkou přítlačnou silou vzhledem k velikosti. Dodávané v 8 variatách zahrnujících jedno i dvojčinné provedení, vyvozují sílu od 1600 do 25000N při tlaku 6bar. Vhodné pro upínání, nýtování a děrování. Zdvih až 100mm.



Ke stažení

Pneumatické přítlačné válce s pístem – série… [0.78 MB]



Jednočinné pneumatické válce s vestavěným hydraulicko-pneumatickým zesilování – série VB

Válce série VB jsou jednočinné pneumatické upínací válece s vestavěným hydraulicko-pneumatickým zesilovačem. Vyvozují sílu až 21000N. Kompaktní a snadno se instaluje vhodné pro upínání, držení a nýtování.



Ke stažení

Jednočinné pneumatické válce s vestavěným… [0.27 MB]

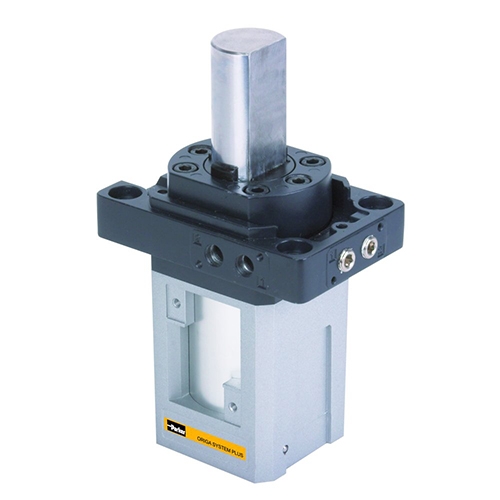

Zarážkové pneumatické válce

Zarážkové válece s hydraulickými tlumiči pro bezpečné a měkké zastavení pohybujících se předmětů na dopravníku. Hmotnost předmětu až do 1700kg a rychlostí až 45m/min. Řízené zastavení bez rázů a zpětného odrazu. Vhodné zejména pro dopravu obrobků, křehkých polotovarů, palet apod. Jednočinné nebo dvojčinné provedení. Vhodné pro vertikální i horizontální instalaci.



Ke stažení

Zarážkové pneumatické válce [1.24 MB]
